分析风机盘管工作原理，太实用了!

在大型中央空调系统中，风机盘管是空调设备的主要部件，也是理想的终端产品。风机盘管是将风机和表面换热盘管组装在一起的装置。风机通过表冷器对室内空气或室外混合空气进行冷却或加热，送入室内降低或升高室内温度，以满足人们的舒适要求。

风机盘管的工作原理

风机盘管主要依靠风机通过加热器表面时的强制作用来冷却或加热空气，从而加强散热器与空气之间的对流换热器，使室内空气迅速冷却或加热。

风机盘管的组成

风扇：由单向多速低噪声感应系统电机驱动，通过调节输入电压改变风扇转速，使风扇风量分为高、中、低档，由电气开关控制，并相应调整风扇线圈的冷却(热)量。风机是空气输送的动力源，也是加强空气侧(线圈外表面)对流换热的干扰源。与电机一起，也是机组的主要噪声源。

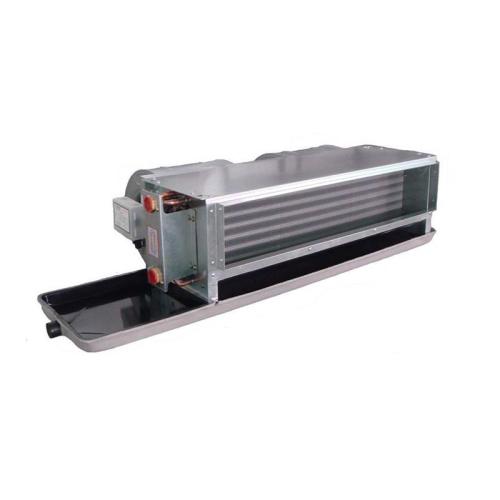

风机盘管

风机盘管：由翅片管制成的空气-水热交换器。冷冻水(热水)在管道中流动。由于冷冻水的温度低于空气的露点温度，在管道的外表面有冷凝水，在潮湿条件下有热交换，同时有热交换和质量交换，提高了交换效率。热效应。盘管承受室内大部分或全部空调负荷，管排一般为3-4排。

冷凝盘：放置在带排水管的盘管下方。它的功能是接收在线圈上连续冷凝的水滴，并通过排水连接排出室外。

空气过滤器：放置在带有排水连接的线圈下面。它的功能是接收在线圈上连续冷凝的水滴，并通过排水连接排出室外。
